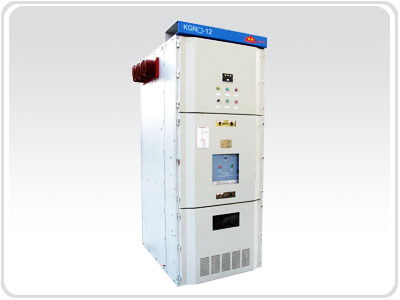

KGN□-12鎧裝型固定式金屬封閉開關設備
發布時間：2009/10/3
游覽量9051
通過市場調研，綜合分析國內開關設備市場需求方向，我公司設計開發了KGN□-12新型鎧裝固定式開關設備，該產品具有國內先進技術水平，在綜合性能和技術指標上均好于市場上現有固定柜。可以廣泛應用于發電廠、中小型發電機送電、工礦企事業配電等場合，實行控制、保護、監測。
該產品滿足GB3906-2006標準對高壓開關柜的各項要求，采用的主開關為小型化的VH9-12真空斷路器。產品滿足“五防”和防護等級要求。
主要結構特點：
1、產品結構特點概述
1.1開關柜殼體采用敷鋁鋅板，經數控機床加工，并采取多重折邊工藝，使整個柜體不僅具有精度高、抗腐蝕性強和抗氧化作用，而且由于采用多重折邊工藝，使柜體同其它同類設備柜體相比具有整體重量輕、機械強度高、外形美觀等特點。柜體采用組裝式結構，占地面積少，便于組織生產。
1.2柜體尺寸小，節約占地面積和空間。
1.3主開關為小型化的VH9-12型真空斷路器，機構引進AREVA技術，同時傳動裝置也用AREVA產品，使得該產品的機械壽命大大提高，且模塊化的設計結構使得更換機構零部件簡單方便。滅弧裝置采用水平安裝方式，真空滅弧室采用國內先進生產廠家產品，保證產品優良的開斷、關合與動熱穩定性能。并且斷路器采用固定安裝，大大提高了斷路器的動熱穩定性，且使得操作更加簡單，斷路器耐壓、參數測量等更加方便。
1.4 隔離開關為最新設計的小型化隔離開關，該隔離開關的分合是用絲杠的旋轉帶動動觸頭小車水平的前進和后退進行的，觸頭的連接方式是靜端選用體積小、可靠性高的表鏈?zhǔn)浇Y(jié)構。接地開關的分合是采用渦輪蝸桿傳動進行分合。操作非常省力可靠，小型化的設計有效的減少了開關柜的尺寸。
1.5具有可靠的“五防”功能。前門有強制的機械閉鎖，操作方式為旋轉式，方便、靈活、省力。
2、斷路器室位于柜體前部中間，斷路器采用結構新穎、性能優異的VH9-12系列真空斷路器。斷路器室設有泄壓室，以釋放內部故障電弧所產生的壓力，確保開關柜和操作人員安全；柜前門設有視察窗，可觀察隔離開關分合位置。
3、母線室位于柜體中上部，主母線通過分支母線與上隔離開關相連接，在母線穿越開關柜時通過穿墻套管固定，可限制事故蔓延到鄰柜，并保證母線的機械強度。
4、繼電器儀表室內裝繼電保護和計量?jī)x表、轉換開關、帶電顯示裝置、信號燈以及其它控制、保護、信號設備。
5、電纜室位于柜體前部下方，電纜接頭距地面≥500mm，電纜室留有較大的空間，便于電纜頭的制作、監測和安裝。

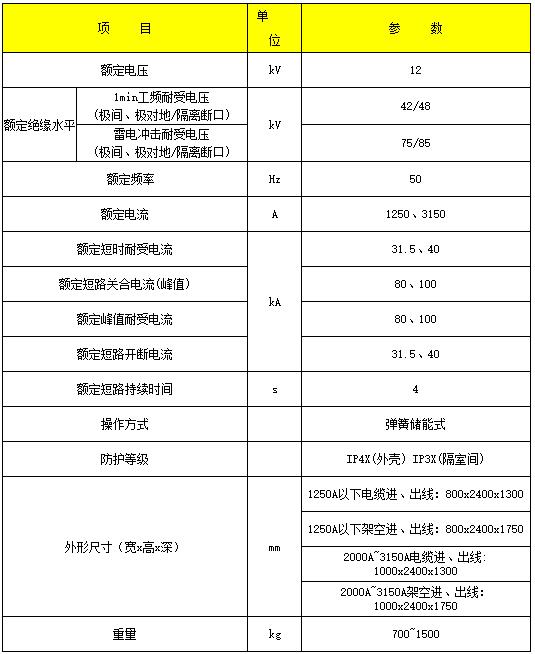

基本技術參數:
